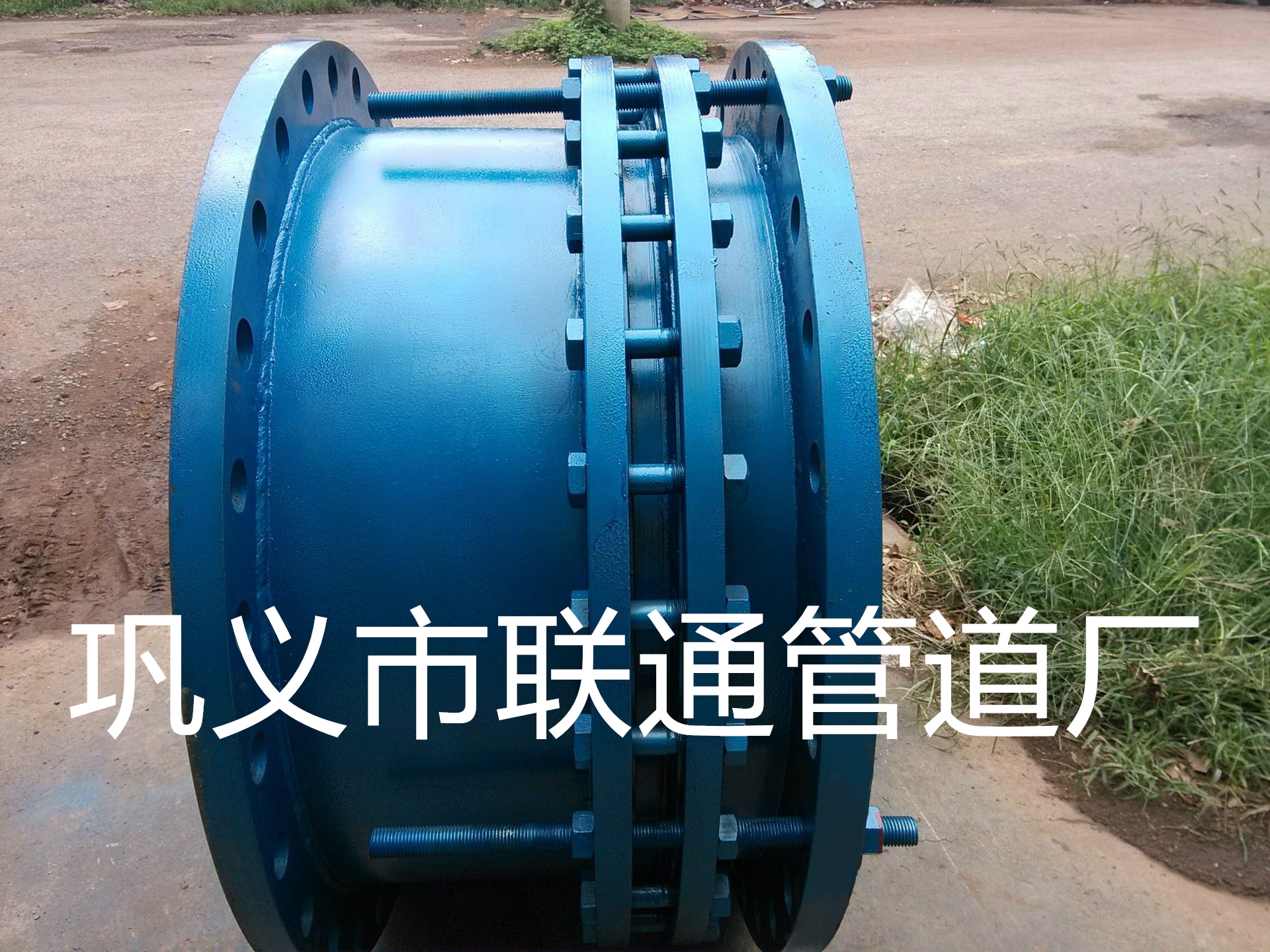

波紋伸縮節安裝圖片 管道施工過程中雙法蘭限位伸縮器的運用
雙法蘭限位伸縮器也稱伸縮器、補償器、管道補償器、伸縮接頭。雙法蘭盤限位伸縮器在一定區域內可徑向伸縮式,也可以在一定的視角內擺脫管道連接不一樣徑向而發生的偏位,能很大程度的便捷閘閥管道的組裝與拆裝，在管道容許伸縮式量中可以任意伸縮式,一旦翻過其較大伸縮式量就具有限位,保證管道的可靠運作。關鍵為確保管道安全性運作，具備下列功效：賠償消化吸收管道徑向、橫著、角向熱形變；消化吸收機器設備震動，降低機器設備震動對管道的危害；消化吸收地震災害、塌方對管道的形變量。
管道伸縮器詳解：
1.該商品為各種各樣給水排水管道、冷卻塔、離心水泵、智能水表、閘閥的組裝拆卸給予了很大便捷，給遠距離管道因溫度差伸縮式具有了不錯的緩沖作用。
2.該商品內管件分成生鐵（HT）、熱鍍鋅（DX）和鋼質（SF）三種。壓力分PN6、PN10、PN16三種。
3.組裝前須松掉離合器壓盤地腳螺栓，將該商品拉至組裝長短，隨后用對角線法扭緊，切忌壓偏，如空架應用，兩邊須組裝對應的支撐架。
4.法蘭連接選用GB4216.3－4126.5規范。
5.如采用其他規格型號可再行生產制造。
管道伸縮器主要用途：
管道伸縮器是泵、閘閥，管道等設施與管道聯接的新品，根據全螺絲把兩者相互連接，使其變成總體，并有一定的偏移量，便捷組裝。可承擔管道的徑向工作壓力。那樣就可以在組裝檢修時，依據當場組裝規格開展調節，在運行時，不但提高效率，而切對泵、閥們等管道機器設備具有一定防護功效。
管道伸縮器適用物質：
本商品適用運輸海面、談水、冷水熱水、生活用水、生活污水處理、石油、汽柴油、潤滑脂、成品油批發、氣體、液化氣、環境溫度不高過250度的蒸氣和顆粒物粉末狀等物質。
管道伸縮器應用范疇：
因?yàn)楣艿郎炜s器具備較好的全面性能，因此它普遍用以化工廠、工程建筑、給排水、排水管道、原油、輕重工業、冷藏、環境衛生、水暖安裝、消防安全、電力工程等地基工程。
管道伸縮器組裝常見問題：
1、在安裝使用前要先檢驗其型號規格、規格型號及管道配備狀況，務必滿足設計規定。
2、對帶內套筒規格的伸縮器應特別注意使內套筒規格子的方位與物質流通方位一致，門鉸鏈型伸縮器的鉸鏈旋轉平面圖應與偏移旋轉平面圖一致。
3、必須開展“冷緊”的伸縮器，預形變常用的協助預制構件應在管道組裝結束后才可拆卸。
4、禁止用伸縮器形變的辦法來調節管道的組裝偏差，以防危害伸縮器的常規作用、減少使用期限及提升管路、機器設備、支撐預制構件的荷載。
5、組裝流程中，不允許焊疤濺出到波殼表層，不允許波殼遭受其他機械設備損害。
6、管路組裝結束后，應盡早拆卸波伸縮器上作為組裝運送的淡黃色協助精準定位預制構件及標準件，并按設計需要將限位設備調到要求部位，使管路在自然環境情況下有充足的彌補工作能力。
7、全部主題活動元器件不可被外界預制構件卡住或限定其運動范疇，應確保各運動部件的常規姿勢。
8、打壓試驗時，解決配有伸縮器管道頂端的次固定不動管道支架開展結構加固，使管道不產生挪動或旋轉。
對用以汽體物質的伸縮器以及聯接管道，要留意灌水時是不是必須加設臨時性支撐架。打壓試驗自來水清潔液的96氯離子含量不超過25PPM。
